Comment remplacer les joints dans un actionneur pneumatique de joug de scotch ouvert défaillant?

Un actionneur pneumatique de joug à écran ouvert défaillard est un élément essentiel dans de nombreux processus industriels, garantissant le bon fonctionnement des vannes et autres équipements. Au fil du temps, les phoques de ces actionneurs peuvent s'use, entraînant une réduction des performances ou même une défaillance. En tant que principal fournisseur deÉchec de l'actionneur pneumatique de joug à l'écossais ouvert, nous comprenons l'importance de maintenir ces actionneurs et sommes là pour vous guider tout au long du processus de remplacement des sceaux.

Comprendre l'actionneur pneumatique de joug de Scotch Yoke

Avant de plonger dans le processus de remplacement du sceau, il est essentiel d'avoir une compréhension de base du fonctionnement d'un actionneur pneumatique de joug écossais. Ces actionneurs convertissent le mouvement linéaire d'un piston en mouvement de rotation, qui est ensuite utilisé pour faire fonctionner une valve. Le mécanisme de joug scotch se compose d'un piston, d'un joug et d'un arbre. Lorsque de l'air comprimé est appliqué d'un côté du piston, il se déplace linéairement, provoquant la rotation du joug à faire tourner la tige.

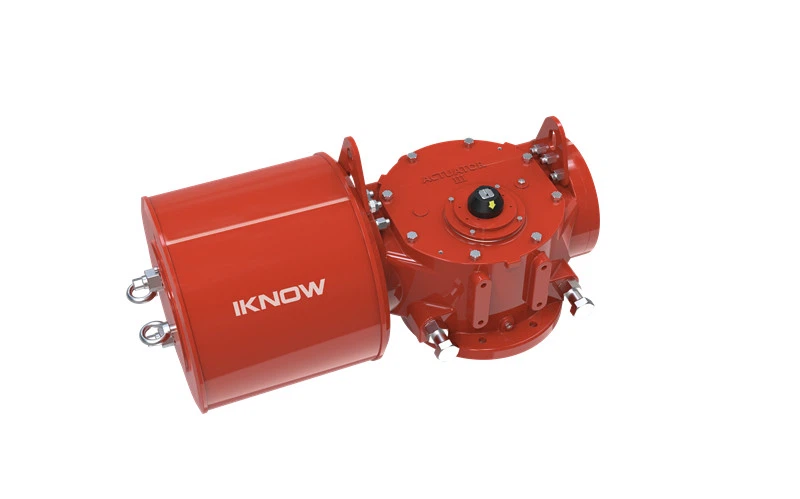

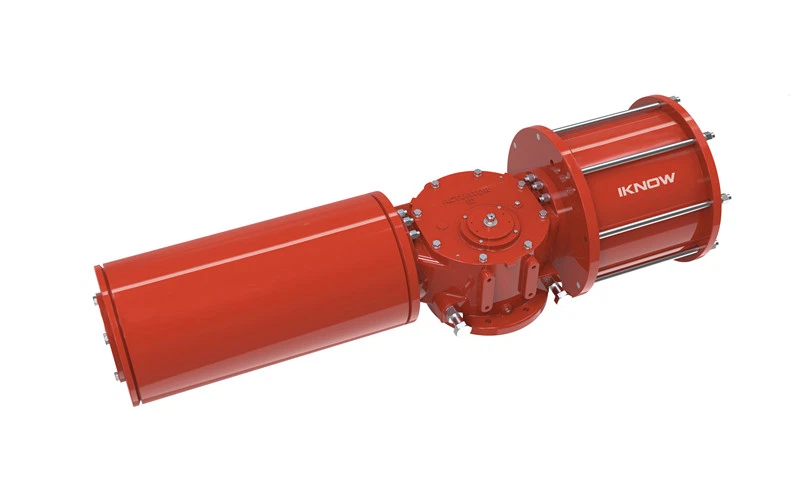

Il existe différents types d'actionneurs pneumatiques de joug écossais, notammentActuateur pneumatique de joug à double agitchet échouer des modèles ouverts. Les actionneurs à double action utilisent de l'air comprimé des deux côtés du piston pour réaliser les mouvements d'ouverture et de fermeture, tandis que les actionneurs ouverts échoués sont conçus pour ouvrir la valve en cas de perte de pression atmosphérique.

Signes de défaillance du sceau

Les sceaux dans un actuateur pneumatique de joug écossais jouent un rôle crucial dans la prévention de la fuite d'air et le maintien du bon fonctionnement de l'actionneur. Au fil du temps, ces joints peuvent s'use en raison de facteurs tels que la haute pression, les fluctuations de la température et l'exposition chimique. Voici quelques signes qui indiquent la défaillance du sceau:

• Fuite d'air: L'un des signes les plus évidents de défaillance du joint est la fuite d'air. Vous remarquerez peut-être un son sifflant provenant de l'actionneur ou voir de l'air s'échappant autour des sceaux.
• Performance réduite: Si l'actionneur ne fonctionne pas aussi en douceur ou aussi rapidement qu'auparavant, cela pourrait être dû à la défaillance du joint. Les performances réduites peuvent se manifester comme des temps d'ouverture ou de clôture plus lents, ou l'actionneur peut ne pas être en mesure d'atteindre toute l'amplitude des mouvements.
• Augmentation des exigences de pression: La défaillance du joint peut également entraîner une augmentation des exigences de pression pour faire fonctionner l'actionneur. Si vous remarquez que la pression de l'air doit être plus élevée que la normale pour atteindre le mouvement souhaité, cela pourrait être un signe d'un sceau qui fuit.

Outils et matériaux nécessaires

Avant de commencer le processus de remplacement du joint, rassemblez les outils et matériaux suivants:

• Clés et socket: Vous aurez besoin d'un ensemble de clés et de prises pour supprimer le boîtier de l'actionneur et d'autres composants.
• Kit de joint: Assurez-vous d'avoir un kit d'étanchéité spécialement conçu pour votre actionneur pneumatique Scotch Yoke Open Open Open. Le kit de joint doit inclure tous les joints nécessaires, tels que les joints de piston, les joints de tige et les joints toriques.
• Solvant de nettoyage: Utilisez un solvant de nettoyage pour nettoyer les composants de l'actionneur avant d'installer les nouveaux sceaux.
• Lubrifiant: Appliquez un lubrifiant approprié sur les nouveaux joints pour assurer un fonctionnement en douceur.
• Équipement de sécurité: Portez des lunettes de sécurité, des gants et d'autres équipements de sécurité appropriés pour vous protéger pendant le processus.

Processus de remplacement étape par étape

Étape 1: Préparez la zone de travail

Avant de commencer à travailler sur l'actionneur, assurez-vous de désactiver l'alimentation en air et de soulager toute pression dans le système. Cela empêchera tout mouvement accidentel de l'actionneur et assurera votre sécurité. Placez l'actionneur sur une surface propre et plate et rassemblez tous les outils et matériaux nécessaires.

Étape 2: Retirez l'actionneur de la valve

Utilisez les clés et sockets appropriées pour retirer les boulons ou les écrous qui relient l'actionneur à la vanne. Soulevez soigneusement l'actionneur de la valve et placez-le sur un établissement.

Étape 3: démonter l'actionneur

Retirez le boîtier de l'actionneur en desserrant les boulons ou les vis qui le maintiennent en place. Une fois le boîtier supprimé, vous aurez accès aux composants internes de l'actionneur, y compris le piston, le joug et l'arbre.

Étape 4: Retirez les anciens sceaux

Retirez soigneusement les anciens joints du piston, de la tige et d'autres composants. Utilisez un pic de joint ou un petit tournevis à tête plate pour retirer les sceaux. Faites attention à ne pas endommager les composants tout en retirant les phoques.

Étape 5: Nettoyez les composants

Utilisez un solvant de nettoyage et un chiffon propre pour nettoyer les composants de l'actionneur. Assurez-vous d'éliminer toute saleté, débris ou vieux lubrifiant des surfaces. Portez une attention particulière aux zones où les joints seront installés.

Étape 6: Installez les nouveaux sceaux

Appliquez une fine couche de lubrifiant sur les nouveaux joints pour les rendre plus faciles à installer. Placez soigneusement les sceaux dans leurs rainures respectives, en vous assurant qu'ils sont correctement assis et alignés. Utilisez un installateur de joints ou un petit tournevis à tête plate pour appuyer doucement sur les joints en place.

Étape 7: Réassemblez l'actionneur

Une fois les nouveaux joints installés, réasselez l'actionneur dans l'ordre inverse du démontage. Assurez-vous de serrer tous les boulons et vis aux spécifications de couple recommandées.

Étape 8: Testez l'actionneur

Après avoir remonté l'actionneur, reconnectez-le à la valve et allumez l'alimentation en air. Augmentez lentement la pression de l'air et testez l'opération de l'actionneur. Vérifiez toutes les fuites d'air et assurez-vous que l'actionneur fonctionne en douceur et réalise toute la gamme des mouvements.

Conseils d'entretien

Pour garantir les performances et la fiabilité à long terme de votre actionneur pneumatique de joug à l'écran de l'échec, suivez ces conseils de maintenance:

• Inspections régulières: Effectuer des inspections régulières de l'actionneur pour vérifier les signes d'usure, de dommages ou de fuites d'air. Remplacez les composants usés ou endommagés dès que possible.
• Lubrification: Appliquez un lubrifiant approprié aux pièces mobiles de l'actionneur à intervalles réguliers pour réduire les frictions et l'usure.
• Entretien filtrant: Assurez-vous de nettoyer ou de remplacer régulièrement les filtres à air pour empêcher la saleté et les débris d'entrer dans l'actionneur.
• Protection de l'environnement: Protéger l'actionneur des conditions environnementales difficiles, telles que les températures extrêmes, l'humidité et les produits chimiques.

Conclusion

Le remplacement des sceaux dans un actionneur pneumatique de camelose Scotch Open Open Open est un processus relativement simple qui peut être fait avec les bons outils et connaissances. En suivant les étapes décrites dans ce guide, vous pouvez assurer le bon fonctionnement de votre actionneur et prolonger sa durée de vie. En tant que fournisseur de confiance deÉchec de l'actionneur pneumatique de joug à l'écossais ouvert, nous nous engageons à fournir des produits de haute qualité et un excellent service client. Si vous avez des questions ou si vous avez besoin d'aide supplémentaire pour le remplacement du sceau ou l'entretien de l'actionneur, n'hésitez pas à nous contacter. Nous sommes impatients de vous aider avec vos besoins d'approvisionnement et d'assurer les performances optimales de votre équipement industriel.

Références

• Manuel de l'actionneur pneumatique: un guide complet de la conception, de l'exploitation et de la maintenance des actionneurs pneumatiques.
• Documentation technique du fabricant: consultez la documentation technique fournie par le fabricant de l'actionneur pour des instructions et des directives spécifiques.
