Quelle est la capacité de charge dynamique d’un vérin pneumatique à crémaillère et pignon en aluminium ?

Quelle est la capacité de charge dynamique d’un vérin pneumatique à crémaillère et pignon en aluminium ?

Dans le domaine de l'automatisation industrielle et des systèmes pneumatiques, les vérins pneumatiques à crémaillère et pignon en aluminium jouent un rôle central. En tant que fournisseur dédié de ces composants essentiels, j’ai été témoin de leur application généralisée dans diverses industries. L’une des questions les plus fréquemment posées concernant ces vérins concerne leur capacité de charge dynamique. Comprendre ce paramètre est crucial pour garantir des performances, une sécurité et une longévité optimales des équipements dans lesquels ils sont installés.

Comprendre les bases des cylindres pneumatiques à crémaillère et pignon en aluminium

Avant d'aborder la capacité de charge dynamique, passons brièvement en revue ce qu'est un cylindre pneumatique à crémaillère et pignon en aluminium. Ces cylindres sont un type d'actionneur pneumatique qui convertit l'énergie de l'air comprimé en mouvement mécanique. La conception de base consiste en un piston qui se déplace linéairement dans un cylindre. Reliée au piston se trouve une crémaillère qui engrène avec un pignon. Lorsque le piston se déplace d'avant en arrière en raison de la pression de l'air comprimé, la crémaillère entraîne le pignon en rotation, générant ainsi un mouvement de rotation.

L'utilisation de l'aluminium dans la construction de ces cylindres offre plusieurs avantages. L'aluminium est léger, ce qui réduit le poids total du système et le rend plus facile à manipuler et à installer. Il présente également une excellente résistance à la corrosion, garantissant une longue durée de vie même dans des environnements difficiles. De plus, l’aluminium est relativement facile à usiner, ce qui permet une fabrication précise et des tolérances serrées, essentielles au bon fonctionnement du mécanisme à crémaillère et pignon.

Définir la capacité de charge dynamique

La capacité de charge dynamique d'un vérin pneumatique à crémaillère et pignon en aluminium fait référence à la charge maximale que le vérin peut supporter lorsqu'il est en mouvement. Il s'agit d'un paramètre critique car il détermine la capacité du cylindre à remplir la fonction prévue dans des conditions de fonctionnement réelles. Lorsqu'un vérin fonctionne, il est soumis à diverses forces, notamment la charge qu'il entraîne, la friction et les forces d'inertie. La capacité de charge dynamique prend en compte tous ces facteurs.

Il existe deux principaux types de charges dynamiques qu'un vérin pneumatique à crémaillère et pignon peut rencontrer : les charges radiales et les charges axiales. Les charges radiales agissent perpendiculairement à l'axe de rotation du pignon, tandis que les charges axiales agissent parallèlement à l'axe de rotation. Les deux types de charges peuvent avoir un impact significatif sur les performances et la durée de vie du vérin.

Facteurs affectant la capacité de charge dynamique

Plusieurs facteurs influencent la capacité de charge dynamique d’un cylindre pneumatique à crémaillère et pignon en aluminium.

1. Taille et conception du cylindre
Les dimensions physiques du cylindre, telles que le diamètre d'alésage et la longueur de course, jouent un rôle crucial. Des diamètres d'alésage plus grands permettent généralement une force de sortie plus élevée, qui à son tour peut supporter des charges dynamiques plus importantes. La conception du mécanisme à crémaillère et pignon affecte également la capacité de charge. Un mécanisme bien conçu avec des profils de dents et des jeux appropriés peut répartir la charge plus uniformément, réduisant ainsi les concentrations de contraintes et augmentant la capacité de charge globale.

2. Propriétés des matériaux
La qualité de l'aluminium utilisé dans la construction du cylindre est essentielle. Les alliages d'aluminium de haute qualité dotés de bonnes propriétés mécaniques, telles qu'une résistance et une dureté élevées, peuvent résister à des charges plus élevées sans déformation ni défaillance. De plus, le traitement de surface des composants en aluminium, tel que l'anodisation, peut améliorer la résistance à l'usure et la protection contre la corrosion, renforçant ainsi la capacité du cylindre à supporter des charges dynamiques.

3. Pression de fonctionnement
La pression de l'air comprimé fourni au cylindre est directement liée à la force qu'il peut générer. Des pressions de fonctionnement plus élevées entraînent une plus grande force de sortie, ce qui permet au vérin de supporter des charges dynamiques plus importantes. Cependant, il est important de noter que le cylindre doit être conçu pour résister à la pression de fonctionnement maximale sans aucun risque pour la sécurité.

4. Vitesse de fonctionnement
La vitesse à laquelle le vérin fonctionne affecte également sa capacité de charge dynamique. Des vitesses plus élevées peuvent générer des forces d'inertie plus importantes, ce qui augmente la contrainte sur les composants du cylindre. Par conséquent, à mesure que la vitesse de fonctionnement augmente, la capacité de charge dynamique effective peut diminuer. Il est nécessaire de prendre en compte la relation vitesse-charge lors de la sélection d'un vérin pour une application particulière.

Calcul de la capacité de charge dynamique

Le calcul de la capacité de charge dynamique d'un cylindre pneumatique à crémaillère et pignon en aluminium est un processus complexe qui nécessite une compréhension détaillée des exigences de l'application et des paramètres de conception du cylindre. En général, les fabricants fournissent des tableaux de capacité de charge et des spécifications techniques pour leurs produits. Ces ressources peuvent être utilisées comme point de départ pour estimer la capacité de charge dynamique en fonction de facteurs tels que la taille de l'alésage, la longueur de course, la pression de fonctionnement et la vitesse.

Cependant, pour des calculs plus précis, notamment dans les applications complexes, il peut être nécessaire de consulter un ingénieur ou d'utiliser un logiciel spécialisé. Le calcul implique généralement de prendre en compte les forces agissant sur le vérin, notamment la force de charge, la force de frottement et la force d'inertie, puis de déterminer la charge maximale que le vérin peut supporter en toute sécurité sans dépasser ses limites de conception.

Importance d’une sélection appropriée de la capacité de charge

La sélection d’un vérin pneumatique à crémaillère et pignon en aluminium avec la capacité de charge dynamique appropriée est de la plus haute importance. Si le cylindre sélectionné a une capacité de charge dynamique inférieure à celle requise par l'application, il peut subir une usure prématurée, une défaillance ou des performances réduites. Cela peut entraîner des temps d'arrêt, une maintenance et même des risques pour la sécurité coûteux.

D'un autre côté, le choix d'un vérin avec une capacité de charge dynamique nettement supérieure à celle nécessaire peut entraîner un système sur-conçu et plus coûteux. Cela peut également conduire à des inefficacités, car le cylindre peut fonctionner à une charge bien inférieure à sa capacité maximale, gaspillant ainsi de l'énergie et des ressources.

Applications et exigences de charge dynamique

Les vérins pneumatiques à crémaillère et pignon en aluminium sont utilisés dans une large gamme d'applications, chacune avec ses propres exigences de charge dynamique spécifiques.

1. Automatisation industrielle
Dans les systèmes d'automatisation industrielle, ces cylindres sont souvent utilisés pour des tâches telles que l'ouverture et la fermeture de vannes, la rotation de bandes transporteuses et le fonctionnement de bras robotisés. Les exigences de capacité de charge dynamique dans ces applications dépendent de la taille et du poids des composants déplacés, ainsi que de la vitesse et de la fréquence de fonctionnement. Par exemple, dans une ligne de conditionnement à grande vitesse, les cylindres doivent être capables de gérer des charges relativement importantes rapidement et avec précision.

2. Industrie automobile
Dans l'industrie automobile, les cylindres pneumatiques à crémaillère et pignon en aluminium sont utilisés dans diverses applications, telles que l'actionnement des soupapes du moteur et les systèmes de freinage. Les exigences en matière de capacité de charge dynamique dans cette industrie sont extrêmement élevées, car les vérins doivent fonctionner de manière fiable dans des conditions de contraintes élevées et à des vitesses élevées.

3. Aérospatiale et défense
Dans les applications aérospatiales et de défense, les cylindres sont utilisés dans les gouvernes des avions, les systèmes de guidage de missiles et d'autres composants critiques. Les exigences en matière de capacité de charge dynamique dans ces applications sont très strictes, car toute défaillance peut avoir des conséquences catastrophiques. Les cylindres doivent être capables de supporter des charges élevées, des températures extrêmes et des conditions environnementales difficiles.

Nos offres de produits

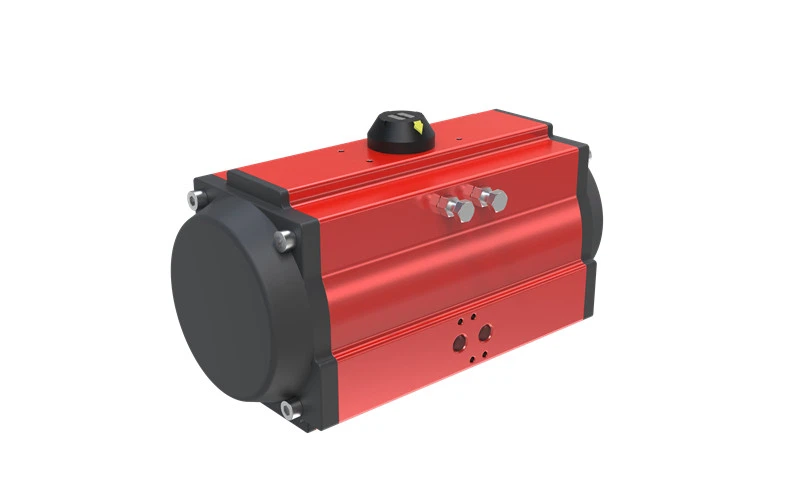

En tant que fournisseur deCylindres pneumatiques à crémaillère et pignon en aluminium, nous proposons une large gamme de produits avec différentes capacités de charge dynamique pour répondre aux divers besoins de nos clients. NotreActionneur pneumatique double effetLes vérins sont conçus pour les applications où un contrôle précis et un fonctionnement à grande vitesse sont requis. Ils sont fabriqués à partir d'alliages d'aluminium de haute qualité et présentent des conceptions avancées à crémaillère et pignon pour garantir des performances optimales et une longue durée de vie.

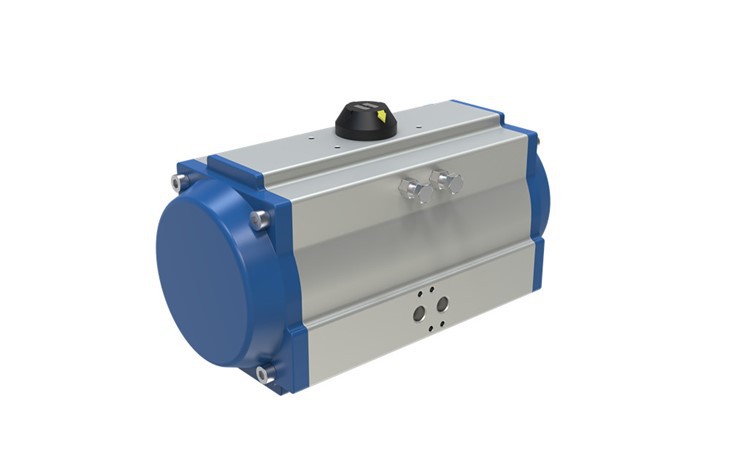

Nous proposons égalementActionneur pneumatique à crémaillère et pignon ouvert en cas de pannevérins, idéaux pour les applications où la sécurité est une priorité absolue. Ces cylindres sont conçus pour s'ouvrir automatiquement en cas de perte de pression d'air, offrant ainsi une couche de protection supplémentaire.

Conclusion

La capacité de charge dynamique d'un vérin pneumatique à crémaillère et pignon en aluminium est un paramètre critique qui détermine son adéquation à une application particulière. Comprendre les facteurs qui affectent cette capacité, tels que la taille du cylindre, les propriétés des matériaux, la pression de fonctionnement et la vitesse de fonctionnement, est essentiel pour sélectionner le bon cylindre. Dans notre entreprise, nous nous engageons à fournir des vérins pneumatiques à crémaillère et pignon en aluminium de haute qualité avec une large gamme de capacités de charge dynamiques pour répondre aux divers besoins de nos clients.

Si vous êtes sur le marché des vérins pneumatiques à crémaillère et pignon en aluminium ou si vous avez besoin de plus d'informations sur leur capacité de charge dynamique, nous vous encourageons à nous contacter pour une consultation détaillée. Notre équipe d'experts est prête à vous aider à sélectionner le produit le plus adapté à votre application spécifique et à vous aider à optimiser les performances de votre système pneumatique.

Références

1. "Manuel des systèmes pneumatiques" par John O. Parr
2. "Conception d'éléments de machine" par Robert L. Norton
3. Documentation technique du fabricant pour les vérins pneumatiques à crémaillère et pignon en aluminium
