Comment fonctionne le mécanisme de joug Scotch dans un actionneur de valve?

Le mécanisme Scotch Yoke est une innovation remarquable dans le domaine des actionneurs de valve, offrant un moyen unique et efficace de convertir le mouvement linéaire en mouvement de rotation. En tant que fournisseur réputé d'actionneurs de valve de joug de Scotch, je suis ravi de me plonger dans les subtilités du fonctionnement de ce mécanisme et d'explorer ses nombreux avantages dans les systèmes de contrôle des soupapes.

Composants de base du mécanisme de joug écossais

À la base, le mécanisme de joug écossais se compose de trois composants principaux: un piston, un joug et un arbre. Le piston est généralement entraîné par un liquide, comme de l'air comprimé ou de l'huile hydraulique, et se déplace linéairement dans un cylindre. Le joug est un composant en forme de U connecté au piston et contient une fente. L'arbre, qui est fixé à la tige de soupape, a une broche qui s'intègre dans la fente du joug.

Le principe de travail

Lorsque le piston se déplace linéairement dans le cylindre, le joug se déplace avec lui. Au fur et à mesure que le joug se déplace, la broche sur l'arbre glisse dans la fente du joug. Cette interaction entre la broche et la fente fait tourner l'arbre. Le mouvement linéaire du piston est ainsi converti en mouvement de rotation de l'arbre, qui à son tour ouvre ou ferme la valve.

La clé de l'efficacité du mécanisme de gâchis écossais réside dans sa capacité à fournir une sortie de couple élevée au début et à la fin de l'AVC. En effet, la force appliquée par le piston est perpendiculaire au rayon de l'arbre à ces points, entraînant un bras de moment maximal et, par conséquent, un couple élevé. Au fur et à mesure que l'arbre tourne, l'angle entre la force et le rayon change, mais le mécanisme est conçu pour maintenir un couple relativement constant tout au long de la course.

Avantages du mécanisme de joug écossais dans les actionneurs de valve

L'un des principaux avantages de l'utilisation d'un mécanisme de joug écossais dans un actionneur de valve est sa sortie de couple élevé. Cela le rend particulièrement adapté aux applications où de grandes vannes doivent être ouvertes ou fermées, comme dans les pipelines industriels et les centrales électriques. Le couple élevé garantit également que la valve peut être opérée de manière fiable, même dans des conditions à haute pression.

Un autre avantage est la simplicité du mécanisme. Avec moins de pièces mobiles par rapport à d'autres types d'actionneurs de valve, le mécanisme de joug de scotch est moins sujet à une défaillance mécanique et nécessite moins de maintenance. Il en résulte une baisse des coûts d'exploitation et une fiabilité accrue à long terme.

Le mécanisme de joug Scotch offre également d'excellentes caractéristiques de contrôle. Il fournit une relation linéaire entre la force d'entrée et le couple de sortie, ce qui facilite le contrôle de la position de la vanne avec précision. Ceci est crucial dans les applications où un contrôle de débit précis est nécessaire, comme dans les usines de traitement chimique et de traitement de l'eau.

Applications des actionneurs de vanne de joug écossais

Les actionneurs de soupape de joug écossais sont largement utilisés dans diverses industries en raison de leurs performances et de leur fiabilité. Dans l'industrie du pétrole et du gaz, ils sont utilisés pour contrôler les vannes dans les pipelines, les raffineries et les plates-formes offshore. La sortie de couple élevée du mécanisme de joug de scotch permet de fonctionner efficacement même dans des environnements difficiles avec des pressions et des températures élevées.

Dans l'industrie de la production d'électricité, les actionneurs de soupape de joug écossais sont utilisés dans les turbines à vapeur, les chaudières et les systèmes de refroidissement. Ils aident à réguler l'écoulement de la vapeur, de l'eau et d'autres fluides, garantissant le fonctionnement efficace et sûr des centrales électriques.

Les industries chimiques et pétrochimiques reposent également sur des actionneurs de soupape de joug écossais pour un contrôle précis des débits dans les processus chimiques. Ces actionneurs peuvent gérer les produits chimiques corrosifs et dangereux, ce qui les rend adaptés à une utilisation dans un large éventail d'applications chimiques.

Nos offres de produits

En tant que fournisseur de premier plan d'actionneurs de valve Scotch Yoke, nous proposons une gamme complète de produits pour répondre aux divers besoins de nos clients. Nos actionneurs sont conçus et fabriqués selon les normes de qualité les plus élevées, garantissant des performances fiables et une durée de vie longue.

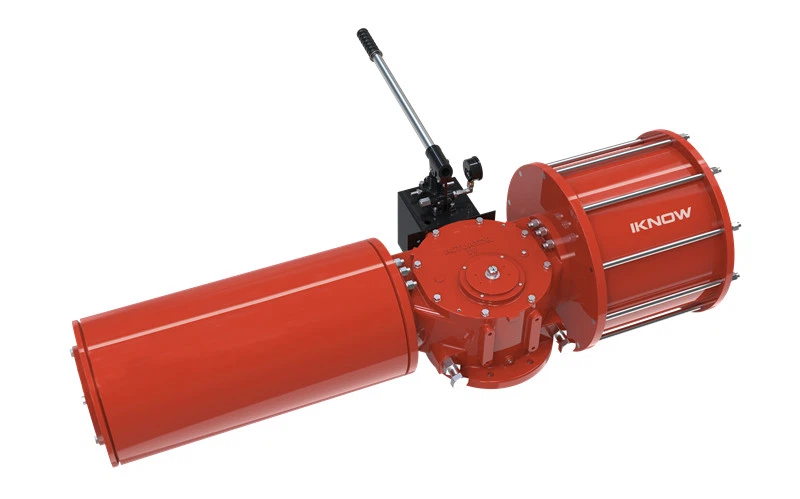

Nous fournissonsJoug de scotch avec des roues de main manuelle hydraulique, qui offrent la flexibilité du fonctionnement manuel en plus de l'opération automatique normale. Ceci est particulièrement utile dans les situations où la puissance n'est pas disponible ou en cas d'urgence.

NotreValve Scotch Yoke Pneumatic Actuator Springest conçu pour fournir une opération à sécurité défaillante. En cas de perte de pression atmosphérique, le ressort ferme ou ouvrira automatiquement la vanne, assurant la sécurité du système.

Nous proposons égalementCylindre à air écossais de rod de cravate interne, qui sont connus pour leur conception compacte et leur durabilité élevée. Ces cylindres conviennent à une utilisation dans les applications où l'espace est limité.

Contactez-nous pour les achats

Si vous êtes sur le marché pour les actionneurs de valve de joug écossais de haute qualité, nous vous invitons à nous contacter pour l'approvisionnement. Notre équipe d'experts est prête à vous aider à sélectionner le bon actionneur pour votre application spécifique. Nous pouvons fournir des informations techniques détaillées, des spécifications de produits et des prix pour vous aider à prendre une décision éclairée.

Que vous recherchiez un actionneur standard ou une solution conçue sur mesure, nous avons l'expertise et les ressources pour répondre à vos besoins. Nous nous engageons à fournir un excellent service client et à nous assurer que nos produits répondent aux normes les plus élevées de qualité et de performance.

Références

• "Handbook Valve" par JS Ludwig
• "Actuateurs et contrôles en automatisation industrielle" par RP Singh
• Littérature technique des principaux fabricants d'actionneur de valve
